Pipeline Concrete Weight Coating CWC

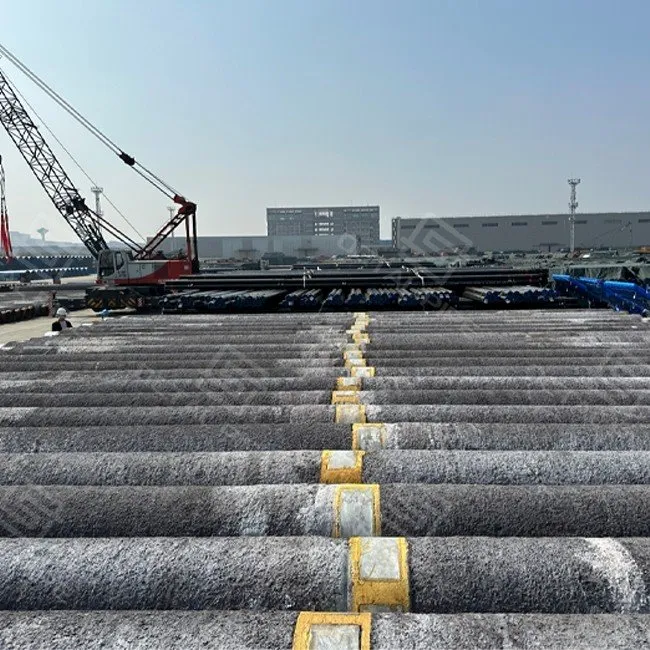

Concrete Weight Coating CWC
Pipeline Concrete Weight Coating CWC pipe

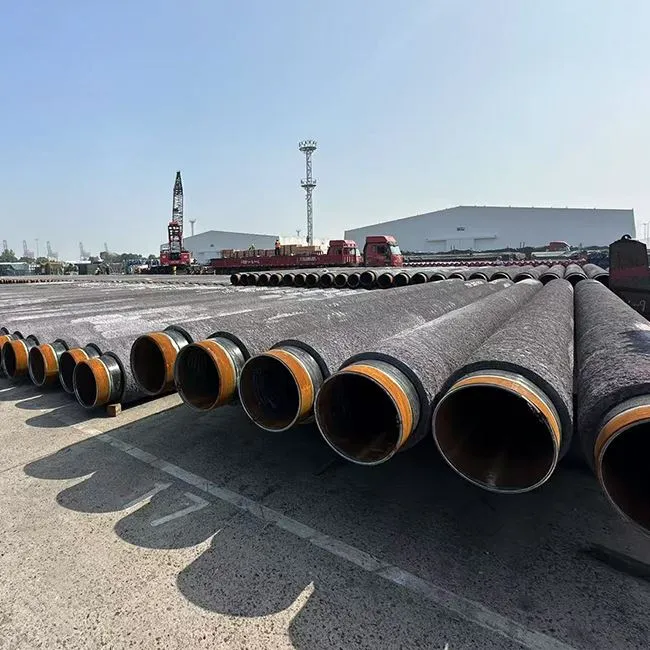

CWC rör (steypuþyngdarhúð)

Staðall: ISO 21809-5, DNV Offshore Pipeline Guidelines
Pípusvið: 6″ – 48″ (sérsniðið allt að 60″)
Húðþykkt: 25 – 150 mm
Steinsteypa: 3040 – 3500 kg/m³
Styrking: Stálnet, pólýprópýlen trefjar, aukefni
Húðunartegundir: Húðun á þungum steypuþyngd, Impingement CWC
Uppsetning rafskauts: Valfrjálst fórnarskaut eða ICCP skaut samþætt til bakskautaverndar
Vélrænir kostir: Neikvætt flot, slitþol, höggvörn,-langtíma ending
Notkun: Úthafsleiðslur, kafbátaflæðislínur, mýrar- og árþveranir, aðkomuleiðir að landi
Helstu kostir: Sérsniðnar þéttleikalausnir, samhæfni við suðu á vettvangi-, sannað afköst á hafi úti

Hringdu í okkur

Vörukynning

cWC pípa merking

CWC rör(Concrete Weight Coating) er sérhæfð ytri húðun sem er borin á stálleiðslur til að veita neikvæða flotkraft, vélræna vernd og langtímastöðugleika í úthafs- og mýrarumhverfi. Ólíkt einföldum tæringarhúðun, bætir CWC þéttu steypulagi yfir tæringarvarnarkerfi, sem tryggir að leiðslur haldist öruggar og stöðugar, jafnvel við sterka vatnsaflskrafta eða flot jarðveg.

CWC Pipe er nauðsynlegt fyrir:

Kafbátaleiðslurí grunn- og djúpsjávarverkefnum
Þveranir á á og mýriþar sem upplyftingarviðnám er mikilvægt
Landfall nálgastverða fyrir öldum, sjávarföllum og straumum

Þegar úthafsleiðslu verður að veraá hafsbotni og á leiðinni, kaupendur veljaSteinsteypa þyngdarhúðun (CWC)af þremur hagnýtum ástæðum: það bætir viðneikvætt flottil að koma í veg fyrir upplyftingu, bætirstöðugleika hafsbotnsinsgegn straumum og öldugangi, og veitirvélrænni vörnvið meðhöndlun, uppsetningu og langtíma-snertingu við hafsbotn. Octal Pipe útvegar CWC sem samræmdan pakka-grunnpípa + and-tæringarhúð (3LPE/FBE/3LPP) + þyngdarhúð úr steypu-svo línan uppfyllir stöðugleikaútreikninga og byggingarkröfur án auka endurvinnu milli söluaðila.

CWC Pipes staðlar og forskriftir

Octal Pipe framleiðir CWC Pipe í samræmi við alþjóðlega úthafsleiðslustaðla:

ISO 21809-5– Steinsteypt þyngdarhúð fyrir flutningakerfi fyrir leiðslur
DNV-RP-F110 og DNV-OS-F101– Leiðbeiningar um stöðugleika úthafsleiðslu
Pípustærðarsvið:4″ – 48″ (sérsniðin allt að 60″)
Þykkt húðunar:25 mm – 150 mm
Steinsteypa þéttleiki:3040 – 3500 kg/m³ (stillanlegt fyrir hvert verkefni)
Pípulengdir:8 – 18 m staðall, sérsniðnar lengdir fáanlegar

cwc pípuhúðun Framleiðsluferli

(1) Undirbúningur yfirborðs

Umsókn um3LPE and-tæringarhúð(FBE grunnur + lím + pólýetýlen yfirlakk)

Yfirborðsrjúfing til að tryggja rétta viðloðun steypu

(2) Staðsetning styrkingar
Stálnet eða vírbúr sett upp í kringum rörið

Pólýprópýlen trefjum bætt við til að auka sprunguþol

(3) Steinsteypt umsókn
Heavy Concrete Weight Húðun: Þétt steypa sett á með stýrðu fyllingarefni

Impingement Concrete Weight Coating (ICWC): Steinsteypa beitt með höggi, sem nær háum bindistyrk og þéttleika

(4) Uppsetning rafskauts
Til að tryggja fulla tæringarvörn eru fórnarskaut eða rafskaut með álagðri straum oft samþætt í CWC-húðaðar leiðslur:

Skautagerðir: skautskaut úr áli, sink eða MMO (blandað málmoxíð)

Uppsetning:Innbyggt í CWC lag og rafbundið við rörið

Virkni: Veitir bakskautsvörn í sjó og mýrarskilyrðum, lengir endingu leiðslunnar um 20–40 ár

(5) Ráðhús og frágangur
Stýrð herðing steypu til að ná fram vélrænni styrk

Afskorun eða skáskorun pípuenda til að auðvelda vettvangssuðu.

TheCWC pípuhúðunarferlier ekki bara að "bæta við steypu." Gæðaniðurstaðan er ákvörðuð með styrkingu-uppsetningu, hertunarstýringu og endafrágangi-vegna þess að flest svæðisvandamál birtast sem brúnskemmdir, sprungur eða léleg umskipti á -lausu endum steypu.

Yfirborðsundirbúningur og grunnhúðunarstaðfesting: -tæringarvörn staðfest áður en steypu er sett á.
Uppsetning styrkingar: Staðsetning möskva/búrs athugað þannig að steypa brotni ekki af við meðhöndlun álags.
Steypunotkun: Byggðu upp-upp í tilgreinda þykkt með stýrðri þjöppun.
Stýrð herðing: kemur í veg fyrir brothætta brúnir og snemma sprungur við flutning.
Lokafrágangur: steyptir-lausir endar og hrein umskipti fyrir suðuaðgang (þegar þörf er á).

Vélrænir og hlífðar eiginleikar

Neikvætt flot: Tryggir að leiðslur haldist á kafi og stöðugar í vatni eða mýrarstillingum, sem vinnur í raun gegn upplyftingum frá flotkrafti.
Vélræn vernd: Vörn gegn utanaðkomandi ógnum eins og akkeri, togveiðarbúnaði og beinum höggum við uppsetningu eða rekstur.
Slitþol: Þolir slit frá breytingum á hafsbotni, hafstraumum og snertingu við grýtt eða slípandi yfirborð.
Sprunguþol: Styrkt steinsteypa þolir beygju, meðhöndlun álags og rekstrarálags án þess að brotna.
Valfrjáls hitaeinangrun: Samþættir viðbótarlög til að varðveita hitastig vökva í djúpsjávarflæðislínum og neðansjávarumhverfi.

steypuþyngdarhúðunarverksmiðja

Vélrænni ávinningurinn hér að ofan á aðeins við efsteypuþyngdarhúðunarverksmiðjastjórnar breytunum sem vanalega mistakast í raunverulegri flutningsaðgreiningu-, aðskilnaði á brúnum, snemmbúnum sprungum og ósamkvæmri þyngd á metra. Frá sjónarhóli kaupanda er þetta þar sem "CWC pípa" breytist úr sérstakri línu í móttökuáhættu. Octal Pipe keyrir CWC framboð með -stýringum á verksmiðju þannig að uppbygging húðunar þinnar- sé samkvæm á lóðinni og lifir af flutning, lyftingu og tog-við meðhöndlun.

Blöndunarstýring (þéttleikasamkvæmni):Við stjórnum hlutfalli sementi/samlags/vatns og lotunaraga til að ná tilgreindum þéttleika og draga úr aðskilnaði sem getur skapað veik svæði og breytilega þyngd í kafi.
Styrking passar upp-(varnir gegn rotnun):Staðsetning möskva/búrs er skoðuð fyrir steypusetningu til að koma í veg fyrir staðbundin þunn svæði sem flísast við lyftingu eða högg í garðinum.
Ráðhússtjórnun (sprungustýring):Tíma-/hitameðferð er stjórnað til að draga úr rýrnunarsprungum sem koma oft fram eftir sendingu eða eftir fyrstu meðhöndlunarloturnar.
Meðhöndlunarreglur (kant- og endaskemmdir):Lyftipunktar, brúnvörn og endavörn eru beitt til að draga úr flögnun á húðunarendum-þar sem skemmdir leiða oftast til tafa á viðgerðum á staðnum.

Samhæfni við samskeyti og suðu - Byggt fyrir framkvæmdir á hafi úti

Á aflandsdreifingu er CWC rör aðeins "gott" ef það erhægir ekki á suðu og yfirborðssamskeyti. Steinsteypan verndar pípuna á hafsbotni, en ef endar eru ekki undirbúnir á réttan hátt, eyða áhafnir klukkustundum í að flísa steypu, gera við brúnskemmdir og endurvinna vettvangssamskeyti-nákvæmlega þar sem áætlunaráhætta og höfnunaráhætta er mest.

Hvernig Octal Pipe gerir steypuþyngdarhúð hagnýt fyrir framkvæmdir á hafi úti?

Steyptir-lausir endar sem passa við alvöru suðuæfingar

Steinsteypa niðurskurður (CWC-laus lengd):Við höldum fastri steypu-lausri fjarlægð frá pípuenda að byrjun steypu, venjulega200–400 mm á enda(eða eins og verkefnið þitt tilgreinir). Þetta gefur nóg pláss fyrirstilla upp-klemma, innri/ytri suðustöðvar og meðhöndlunarverkfærián þess að steypa flísi á meðan-það er lagað.
Varnar-tæringarhúð (3LPE/FBE/3LPP):Innan steypu-frísvæðisins er tæringarhúðinni einnig stjórnað með sérstakri niðurskurði fyrir samskeyti á vettvangi. Fyrir flest aflandsáætlanir heldur Octal3LPE (eða 3LPP/FBE) niðurskurður á skáendanumvenjulega í kring150–250 mm(eða í samræmi við kerfissamskeytihúðunarkerfið þitt), skilur eftir samfellda ber-stálband fyrir suðu og síðan hrein umskipti fyrir-samskeyti.
Stýrðar umbreytingar (engin "tötótt brún"):Steypulokið er mótað og varið þannig að brúnin er stöðug með því að lyfta, hlaða og skjóta-línu meðhöndlun. Tæringarhúðunarbrúninni er einnig haldið hreinum og mælanlegum, þannig að áhöfnin á vettvangi getur undirbúið, hitað og sett á ermar / fljótandi epoxýkerfi án þess að elta óreglulegar brúnir eða endurvinna skemmd svæði.

Endasnið byggt til að vernda húðunarbrúnina

Algengasta skemmdarpunkturinn er steypubrúnin við hleðslu, meðhöndlun lagna og strengingu. Octal notar stjórnaðenda skán / taper sniðog kantvörn þannig að minni líkur eru á að steypulokin sprungi eða skelli. Það þýðir færri viðgerðir á þilfari og minni hætta á að tæringarhúðin komi í ljós við niðurskurðinn.

Samhæfni við vettvangssamskeyti húðunarkerfi

Mismunandi verkefni nota mismunandi aðferðir við samskeyti á vettvangi (hita-minnishylki, fljótandi epoxý/PU kerfi eða 3LPP/3LPE samhæfðar lausnir). Octal samhæfir niðurskurð CWC pípa, yfirborðsundirbúning og umbreytingarsnið þannig að þú sértHægt er að nota samskeytihúðunarkerfi án þess að berjast við steypu. Ef þörf krefur getum við útvegað teikningar sem sýna niðurskurðarlengd, uppbyggingu-húðunar og samskiptasvæðið-svo að suðuverktaki og húðunaráhöfn vinna út frá sömu tilvísun.

Hannað í kringum meðhöndlun, ekki bara frammistöðu á rannsóknarstofu

Úthafsrör fer í gegnum margar lyftur-myllugarð, höfn, hleðslu skipa, skotlínu, stinger. Octal einbeitir sér að „milli-stigunum: stöðugum steyptum brúnum, skýrum merkingum, vernduðum skábrautum og umbúðum sem draga úr endaskemmdum. Markmiðið er einfalt:minni snerti-vinnu á skipinu, sléttari leguhraði og færri NCRs af völdum flísaðra CWC pípa eða skemmdra niðurskurða.

Einn ábyrgðarpakki: grunnpípa + tæringarhúð + CWC

Afköst CWC rör fer eftir því hvað er undir því. Octal útvegar pakkann sem eitt samræmt umfang-grunnrör + 3LPE + CWC + niðurskurður/endaundirbúningur-þannig að tengingu, eindrægni og skoðun er stjórnað á einni ábyrgð í stað þess að skipta á milli margra söluaðila.

cwc pipe-octal pipe octalpipe CWC PIPE

Flutnings- og stöðugleikainntak – það sem við þurfum frá verkefninu þínu

Flutnings- og stöðugleikainntak – það sem við þurfum frá verkefninu þínu
Steypuþyngdarhúð er sjaldan „ein þykkt passar öllum“. Rétt CWC húðuð pípuhönnun fer eftir jarðvegi hafsbotns, straumum, lagningaraðferð og tæringarvarnarhúðunarkerfinu undir steypu
Til að vitna í og verkfræðingur Octalþyngdarhúð fyrir leiðslur (CWC)rétt, við staðfestum venjulega atriðin hér að neðan:

Kaupandi / EPC inntak	Hvers vegna það skiptir máli fyrir CWC	Það sem Octal skilar
Pípa OD / WT / lengd og stálflokkur	Ákvarðar þyngd í kafi og meðhöndlunarálagi	Tillaga um þykkt og þéttleika CWC (innan verkefnasviðs)
{{0}Tæringarkerfi (FBE / 3LPE / 3LPP)	Steinsteyputenging og langtíma-rýrnunarhætta	Yfirborðsundirbúningur + tengingaráætlun og prófunarumfang
Vatnsdýpt / straumur / ástand hafsbotns	Keyrir upp hækkunaráhættu og krafðist neikvætt flot	Flot-/stöðugleikaathugunarblað (verkefni-sérstakt)
Uppsetningaraðferð (S-lay / J-lay / shore pull / mýrargangur)	Stjórnar áhrifum, beygju og sliti	Styrkingarmöguleiki (mesh / trefjar) og endingarmarkmið
Samskeyti á vettvangi (suðuaðferð, húðunaraðferð á samskeytum)	Kemur í veg fyrir "veika punkta" við ummálssuðu	Steinsteyptir-lausir endar + ská/skálausn
CP hönnun (fórn / ICCP) & rafskautagerð	Sameinar rafskaut í húðun án endurvinnslu	Innfelling rafskauta og raftengingaráætlun

Þéttleiki steypuþyngdarhúðunarer ein af fáum breytum sem breytist beint á-botnstöðugleikaútreikningum. Kaupendur ættu að læsa þéttleika og þykkt saman á tilboðsbeiðni þannig að afgreidd þyngd í kafi passi við uppsetningu hönnunar.

Það sem kaupandi tilgreinir	Hvað það stjórnar á staðnum
Þyngd steypuþunga húðunar (kg/m³)	Þyngd á metra í kafi (stöðugleiki)
Húðunarþykkt (mm)	Heildarþyngd + vélrænt varnarstig
Umburðarlyndi / samþykkisgrundvöllur (ef þess er krafist)	Hvort "nógu nálægt" sé ásættanlegt við móttöku

Smelltu til að horfa á Octal Pipe's CWC Pipes sendingarmyndband↓

CWC rörGæðaeftirlit og prófun

Octal Pipe útfærir strangar QA/QC samskiptareglur til að tryggja heilleika og frammistöðuCWC rörhúðunumsóknir:

Þéttleika- og þjöppunarpróf: Staðfestu að þéttleiki steypu og þrýstistyrkur standist tilgreind viðmiðunarmörk fyrir flot og-burðargetu.
Tengingarpróf: Staðfestu sterka viðloðun milli steypulagsins og undirliggjandi and-tæringarhúð til að koma í veg fyrir aflögun.
Málskoðanir: Gakktu úr skugga um samræmda þykkt lagsins og heildar rúmfræði í takt við vikmörk verkefnisins.
Orlofsgreining: Finndu og lagfærðu alla galla eða tómarúm í -tæringarvarnarlaginu til að fá fullkomna vernd.
Uppflugshermi: Líktu eftir raunverulegum-heimsaðstæðum til að sannreyna mótstöðu gegn lyftingu og stöðugleika í umhverfi á kafi.

CWC pipe wall thickness measurement and dimensional inspection CWC concrete weight coated pipe length and wall thickness inspection

Verkfræðiforrit(Steypuþyngdarhúðunarleiðsla / rör)

Umsóknarhluti	Raunveruleg starfs-aðstæður	Hvers vegna steypuþyngdarhúð er tilgreind	Octal Pipe framboð fókus
Kafbátaleiðslur	Straumar og ölduáhrif geta valdið upplyftingu og hliðarhreyfingu meðan á legu stendur; hafsbotnssnerting/dragi við staðsetningu	Steinsteypt þyngdarhúð fyrir leiðslurbætir við neikvæðu floti og ytri skel sem verndar-tæringarlagið	Stöðug uppbygging-og hreinar endaskipti; steyptir-lausir endar fyrir suðuaðgang (þegar tilgreint er)
Aðflug að strönd og landi	Dragðu-inn yfir rúllur/vindur, slit sjávarfalla, strandvef og höggáhættu	Hlutar úr steypuþyngdarhúðuðu pípum standast tog-í núningi og sitja í gegnum sjávarföll/öldulotur	Niðurskurðarlengd + endavörn samræmd við aðdráttar-inn/suðustöð (þegar tilgreint er)
Mýrar- / mýrarferðir	Fljótandi jarðvegur og mjúk jörð getur lyft línunni eftir fyllingu; áhætta eykst með breytingum á vatnsborði	Steypuþyngdarhúð fyrir leiðslur eykur þyngd í kafi til að koma í veg fyrir flot og hreyfingu	Þéttleika-/þykktarmarkmið passa við stöðugleikaáform; styrkingarstýring til að draga úr sprungum/flettingum
Fljótsskot	Árstíðabundin flóð, flæði með miklum hraða, hreinsun geta afhjúpað pípuna og breytt röðun	Hlutar úr steypuþungahúðuðu leiðslum vinna gegn upphækkun og veita vélrænni vernd þegar hlíf tapast	Endurtekinn endafrágangur fyrir hraða suðu á vettvangi + húðun á vettvangi; meðhöndlunarreglur til að forðast brúnskemmdir
Djúpvatnsuppsetningar	Langvarandi dreifingar, endurtekin meðhöndlun, kröfur um stöðugleika í djúpsjávarvatni	Þyngdarhúð úr steypu hjálpar til við að viðhalda-botnstöðugleika og verndar húðun yfir langa uppsetningarlotu	Einsleitni + meðhöndlunaragi til að draga úr flísum í lyftingum/flutningum; skoðunarumfang á hvert PO/ITP þegar þess er krafist

Helstu kostir Octal Pipe CWC húðuð pípa

CWC kostur Octal Pipe kemur frá því sem erstjórnað á verkstæði-skrefin sem koma í veg fyrir dæmigerð CWC-vandamál undan ströndum (þyngdarfrávik, kantflögnun, sprungur eftir sendingu og enda-tjón á umskiptum sem hægir á suðu).

Þyngdaruppbygging-stýrð sem kerfi (þéttleiki + þykkt + styrking):Í verksmiðjunni er flokkun og staðsetningu stjórnað þannig að þéttleiki og þykkt haldist í takt við stöðugleikahugsunina og styrking er staðsett til að forðast staðbundin veik svæði. Þetta er hvernig Octal Pipe dregur úr „sömu forskrift, mismunandi þyngd á metra“ sem þvingar fram endur-athuganir meðan á uppsetningu stendur.(Hægt er að afhenda þéttleika/þykktarskrár þegar þær eru tilgreindar í PO/ITP.)

Viðmótsaga áður en steypu er beitt:Margar bilanir byrja á viðmótinu, ekki í steypunni sjálfri. Octal Pipe keyrir grunn-húðunarstaðfestingu og yfirborðsástandsstýringu fyrir steypusetningu, þannig að steypulagið festist almennilega í stað þess að lyftast síðar sem spöl eða holir blettir við meðhöndlun álags.

Endabreytingar byggðar fyrir suðuveruleika (ekki bara verksmiðjuútlit):Mestu-tafanir á kostnaði eiga sér stað venjulega á endum-frumóttum brúnum, rifnum umbreytingum eða niðurskurði sem passa ekki við suðustöðina. Octal Pipe stjórnar steypu-lausri endalengd og umbreytingarsniði þannig að passa upp-, klemmur og lagningarvinnu á vettvangi geta haldið áfram án þess að brotna steypu við brúnina.(Ljúka niðurskurði og prófíl fyrir hvert PO/ITP.)

Ráðhús- og meðhöndlunarstýringar sem eru hannaðar í kringum flutningsskemmdir:CWC lítur oft vel út við sendingu og mistekst við flutning í garð, vöruflutninga eða lyftingu í höfn. Octal Pipe stjórnar herðunarskilyrðum og beitir aga við meðhöndlun (lyftingapunkta, stöflunarreglur, kant-/endavörn) til að draga úr ör-sprungum og kantspungum sem annars myndi skapa viðgerðir á staðnum og tafir á móttöku.

CWC pipe being hoisted to transport truck CWC pipe stock stacking for shipment by order

Hafðu samband núna

Algengar spurningar

Sp.1 - Af hverju að nota þyngdarhúð úr steypu á úthafsleiðslur?

A: Þyngdarhúð úr steypubætir viðneikvætt flotog bætirá -botnstöðugleika, sem hjálpar leiðslunni að standast upplyftingu frá straumum og öldum og haldast stöðugri á hafsbotni.

Q2 - Hvernig velur þú CWC þykkt og þéttleika?

A:Þeir eru valdir út frá markmiðumþyngd í kafi, stöðugleikaviðmið, vatnsdýpt/straumur, lagningaraðferð og húðunarkerfi (FBE/3LPE/3LPP), þannig að línan uppfyllir stöðugleikamörk án óþarfa kostnaðar.

Q3:Er hægt að nota CWC yfir 3LPE/FBE og samt leyfa suðu á staðnum?

A:Já-Octal Pipe veitir CWC yfir3LPE/FBE/3LPPmeðstjórnað steypu-lausum endum og niðurskurði á húðun, þannig að sverleikasuðu og yfirborðssamskeyti er hægt að gera hreint án þess að steypa flísi.
