Hvenær þarftu úrvalstengingar fyrir API 5CT hlíf og slöngur?

Á vel skýringarmynd,hlífogslöngurstrengir líta einfaldir út: OD, þyngd, einkunn, drift. Á vettvangi byrja lekar og heilleikavandamál nánast aldrei í pípuhlutanum - þeir byrja á tengingunum.

API 5CTer kjarnastaðall fyrir bæði hlíf og slöngur: hann skilgreinir einkunnir, mál og staðlaða þráðaform eins og STC/LTC/BTC fyrir hlíf og NUE/EUE fyrir slöngur. Fyrir margar hefðbundnar olíulindir eru þessar API tengingar enn rétta svarið. En í háþrýstigasholum, HP/HT vinnu, löngum láréttum hlutum og mikið hjóluðum brunnum, færist áhættumiðstöðin frá stálhlutanum yfir í tengihönnunina. Það er þar sem sérstakar / hágæða tengingar koma inn.

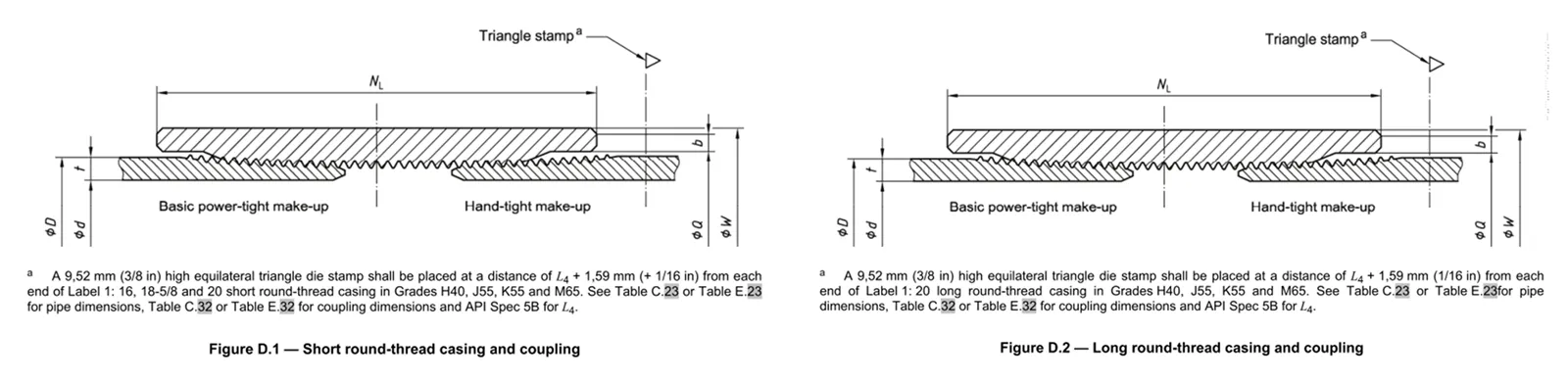

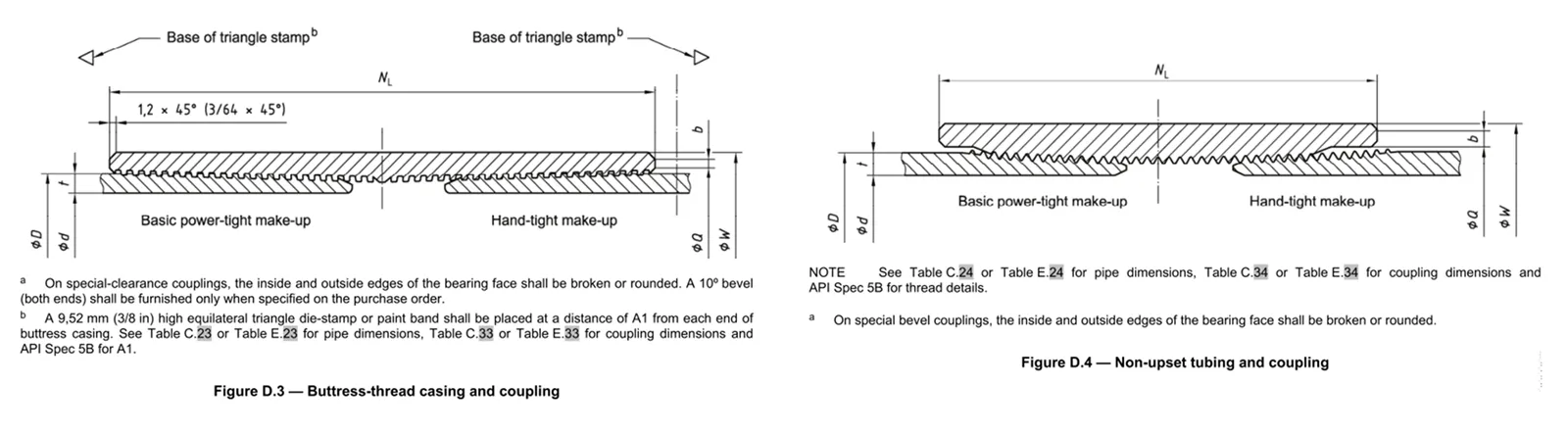

API 5CT og API 5B skilgreina helstu þráðafjölskyldur fyrir hlíf og slöngur:

Hlíf

• STC – Short Thread Coupled (stutt umferð)
• LTC – Long Thread Coupled (langur hringur)
• BTC – Buttress Thread Couped

Slöngur

• NUE – Non-Upset End
• EUE – Ytri uppnámslok

Þessar stöðluðu tengingar eru:

• Nógu sterkt (spenna, þjöppun, tog) fyrir marga landa og hefðbundna brunna
• Hagkvæmt og víða fáanlegt
• Þekki áhafnir, með fullt vistkerfi af samhæfum fylgihlutum

En það eru tveir óþægilegir sannleikar:

• API kringlótt þráður (STC/LTC) var ekki hannaður til að vera fullkomlega gasþéttur við háan þrýsting; þeir treysta mjög á þráðasamsetningu og truflun.
• Jafnvel BTC setur burðargetu í forgang fyrst og gasþéttleika í öðru lagi.

Fyrir hóflegan þrýsting, aðallega fljótandi þjónustu og tiltölulega einfalda feril, er þetta ásættanlegt. Þegar þrýstingur, gashlutfall, hitastig og frávik hækkar, byrjar „nógu gott“ á tengihliðinni að líta meira út eins og „hönnunarmörk veðrast“.

Þegar brunnar fara út fyrir hefðbundið umslag snýst þetta ekki lengur bara um að uppfæra hlífðartengingar. Slöngur geta líka orðið mikilvægur lekaleið og þreytureitur.

Premium eða sérstakar tengingar eru venjulega teknar til greina þegar eitthvað af eftirfarandi er satt:

• Háþrýstigasholur þar sem viðvarandi hlífðarþrýstingur er alvarlegt áhyggjuefni
• HP/HT og djúpvatnsholur með háu samsettu sprengi-, hrun- og spennuálagi
• Brunnur sem ná langt og mjög fráviknar með umtalsverðri beygju og alvarleika hunda
• Gasgeymsla, CO₂ innspýting og förgunarholur með tíðum þrýstingshringrásum
• Alvarleg súrþjónusta, þar sem sprunguupphaf og vöxtur við þráðarrót verður að vera vel stjórnað
• Brunnahönnun sem krefst beinlínis tengingarafköstum til að passa við eða fara yfir pípuhlutfall

Í þessum brunnum þýðir það að vera með STC/LTC/BTC og NUE/EUE ekki sjálfkrafa "óöruggt" - en það þýðir að tengingarafköst umslagsins situr miklu nær hönnunarumslagið. Sérhver breyting á tog, yfirborðsmeðferð, förðunaræfingum eða notkunaraðstæðum getur ýtt kerfinu í vandræði.

Premium / sérstakar tengingar sitja á API 5CT pípuhlutum, en þær breyta því hvernig samskeytin innsigla og bera álag. Flestir deila nokkrum lykileiginleikum:

Málm-í-málm innsigli
Í stað þess að reiða sig eingöngu á þráðblöndu, inniheldur úrvalshönnun eitt eða fleiri málm-í-málm innsiglissvæði sem mynda mikla snertispennu við uppbótartog. Þetta gerir þeim kleift að viðhalda gasþéttri frammistöðu við þrýsting og hitastig.

Tog öxl
Skilgreind togi öxl gefur jákvætt stopp í lok farða. Það bætir togstýringu, dregur úr hættu á skemmdum á yfirtogi og eykur beygju- og snúningsgetu í fráviks- og ERD holum.

Bjartsýni þráðar rúmfræði
Endurhönnuð þráðaform dregur úr álagsstyrk og dreifir álagi á tvinnaðar hliðar. Það bætir þreytuafköst þar sem strengurinn sér snúning, beygju og endurteknar þrýstingsbreytingar.

Skola- og hálfskolavalkostir
Þar sem OD vöxtur er mikilvægur - nálægt toppum fóðurs, tengipunktum eða þéttum takmörkunum - viðhalda sléttu eða hálfskoluðu tengingum stýrðri OD en veita samt styrk og þéttingu.

Hæfni í fullri stærð
Nútíma hágæða tengingar eru venjulega hæfðar með því að nota ISO 13679 / API RP 5C5 eða svipuð fullskala próf, sem ná yfir samsett álag, hjólreiðar og, í mörgum tilfellum, beygju. Það gefur raunhæfa mynd af því hvernig tengingin hegðar sér undir svæðislíkum umslögum, ekki bara einsása prófunum.

Þessir kostir skipta máli fyrir bæði hlíf og slöngur:

• Fyrir hlíf er áherslan á heildarbyggingarheilleika og langtíma gasþéttleika.
• Fyrir slöngur bætir þú við endurnýjunarlotum, örvun, velstýringu og tíðum þrýstingsbreytingum ofan á.

Þegar brunnhönnunin kallar á úrvalstengingar er verkefnið ekki lengur að „kaupa sérstakan þráð“. Það er að samþætta þessar tengingar í alla OCTG hönnun og QA keðju.

Gátlisti hagnýtrar verkfræði inniheldur venjulega:

Skilgreindu rekstrarumslagið skýrt

• Hámarks- og lágmarksþrýstingur og hitastig fyrir hvern streng
• Nauðsynleg gasþéttleiki og leyfilegur viðvarandi hlífðarþrýstingur
• Búast má við alvarleika hunda og hvers kyns fyrirhugaðan snúning undir álagi
• Vinnu- og örvunaráætlanir sem kynna viðbótarlotur

Tilgreindu hæfiskröfur fyrir tengingar

• Áskilið ISO 13679 / API RP 5C5 prófunarstig (til dæmis CAL IV fyrir alvarlega HP/HT þjónustu)
• Hlaðið umslögum sem á að hylja (samsett spenna, þjöppun, innri / ytri þrýstingur, beygja ef við á)
• Allar súr- og tæringarprófanir sem þarf umfram kröfur um grunnrör

Samræmdu pípuhlutann og tenginguna

• Staðfestu að tog-, sprunga- og samdráttarafköst tengingarinnar uppfylli eða fari yfir valið pípulag og veggþykkt
• Fyrir hönnun með miklum samdrætti skaltu ganga úr skugga um að tengingin verði ekki veiki hlutinn í falli

Skipuleggðu skoðun, förðun og skjöl fyrirfram

• Skilgreindu þráðamælingu og sjónræna skoðunaraðferðir við þræðingaraðstöðuna
• Tilgreindu samhliða togglugga og eftirlitskröfur fyrir bæði hlíf og slöngur
• Skipuleggðu hvernig MTC, tengingarhæfisgögn, togtöflur og hlaupahandbækur verða teknar í OCTG gagnabókina og brunnskrár

Að meðhöndla úrvalstengingar sem hluta af hönnuninni - ekki eftiráhugsun - er það sem kemur í veg fyrir rifrildi síðar á borpallinum eða við endurskoðun reglugerða.

Margir rekstraraðilar hafa þegar flutt framleiðsluhlíf yfir í hágæða, gasþéttar tengingar, en samt keyra venjulegar EUE/NUE slöngur. Í borholum sem eru í meiri áhættu færir þetta veika hlekkinn frá fóðringu yfir í slöngur.

Aðstæður þar sem hágæða slöngutengingar eru oft réttlætanlegar eru:

• Gasholur og olíulindir með mikla GOR þar sem gasþéttleiki slöngunnar skiptir máli og hringþrýstingsþrýstingi verður að vera vel stjórnað
• Búist er við að slöngustrengir sjái endurtekið brot, súrnun, vel hreinsun og önnur mikil inngrip
• Langdrægar og láréttar holur, þar sem slöngur verða fyrir umtalsverðri beygingu, titringi og snúningi við keyrslu og framleiðslu
• Súrt eða koltvísýringsríkt umhverfi þar sem tengirótin er líklegur staður fyrir spennutæringarsprungur

Fyrir þessar holur geta slöngur með hágæða tengingum - með togaxli, málmþéttingu og bjartsýni þráðarrúmfræði - dregið verulega úr hættu á leka og þreytubilun í samskeytum og veitt rekstrarteymum meira sjálfstraust þegar þeir hjóla á þrýstingi eða gera mikil inngrip.

Hágæða og sérstakar tengingar skila mestum verðmætum þegar þær eru meðhöndlaðar sem hluti af fullkomnu API 5CT hlífðar- og slöngukerfi, ekki einskiptisuppfærslu. Það þýðir venjulega:

• Skipulagning eftir brunni eða púði: skilgreinir hvaða bil þarfnast hágæða tenginga og hver getur örugglega verið með venjulegum API þráðum
• Halda tengslafjölskyldum eins stöðugum og hægt er innan strengs eða reits, til að einfalda verklagsreglur, varahluti og þjálfun áhafna
• Athugar eindrægni fyrir alla fylgihluti - hvolpasamskeyti, krossa, snaga, pakka, öryggisventla og annan fullnaðarbúnað
• Hreinsaðu upp flutningakerfi garðsins með skýrum litakóðun, merkingum og mælingum svo að missamræmdar tengingar nái ekki niður á borpallinn

Meðhöndlaðar á þennan hátt eru úrvalstengingar ekki bara „sérstakt vöruheiti“ í strengjalista, heldur skýrt afmarkaður hluti af holuheilleikastefnunni.

Spurning 1: Hvaða tegundir brunna þurfa venjulega hágæða (sérstakar) tengingar?
A1:HP gasholur, HPHT/djúpvatnsholur, ERD/há-fráviksholur, þrýstings-hringrásarholur (gasgeymsla/CO₂ innspýting) og mikil súr þjónusta.

Spurning 2: Hvað gerir hágæða tengingu gasþéttari-en venjulega API þræði?
A2:Málm-í-málmþéttingar og stýrður farði-(togaaxli) hjálpa til við að viðhalda lekaþoli við hita-/þrýstingshringrás.

Spurning 3: Hvað ætti ég að biðja um til að staðfesta frammistöðu hágæðatengingar fyrir kaup?
A3:ISO 13679 eða API RP 5C5 hæfi, auk togtöflur/hlaupahandbókar, þráðamælingar og MTC/skoðunarskjöl.
