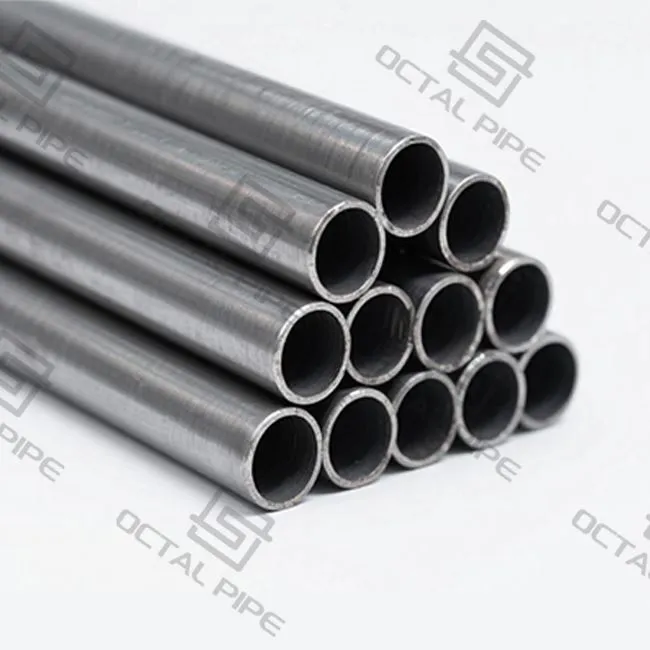

API 5L óaðfinnanlegur rör

API 5L óaðfinnanlegur stálrör-Íþróuð röraframleiðslutækni

Octal Pipe framleiðir alhliða API 5L Line Pipe lausnir, sem ná yfir bæði óaðfinnanlegar og soðnar stálrör hönnuð fyrir jarðolíu- og jarðgasflutningakerfi. Framleiðslugeta okkar nær yfir einkunnir frá API 5L Gr B til X80, fáanlegar í bæði PSL1 og PSL2 forskriftarstigum. Þessar pípur eru hannaðar fyrir krefjandi notkun á landi/hafi og súrt þjónustuumhverfi (H2S ætandi aðstæður með samræmi við NACE).
API 5L Line Pipe þjónar olíu- og gasiðnaðinum með öflugum leiðslulausnum sem þróaðar eru fyrir fjölbreytt rekstrarumhverfi. Kolefnisstálbyggingin er í samræmi við API SPEC 5L kröfur, sem tryggir áreiðanlega frammistöðu við mikla hitastig, ætandi umhverfi og súr þjónustuforrit sem innihalda H2S.

Óaðfinnanlegur stállínurípa
Framleitt með heitt-valsað óaðfinnanlegt og kalt dregið (valsað) ferli, fáanlegt í allt að 40 tommu þvermál. Óaðfinnanlega byggingin útilokar veikleika í suðusaumum og veitir yfirburða burðarvirki fyrir háþrýstingsnotkun.

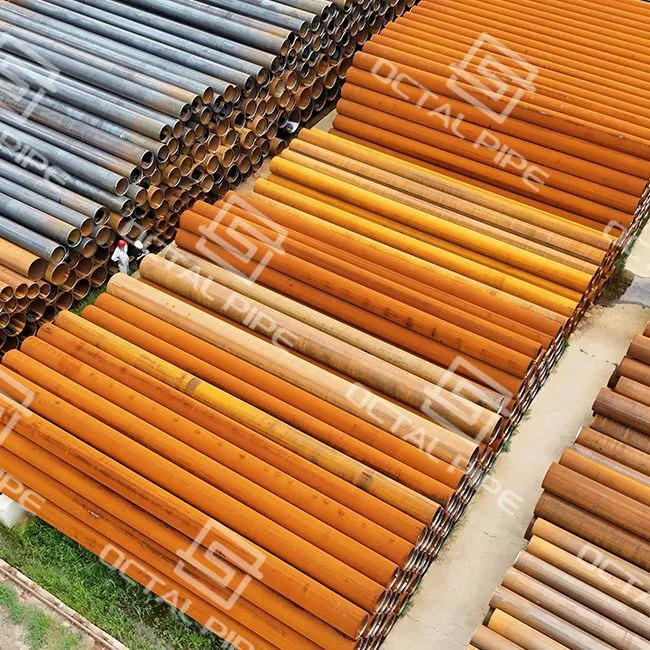

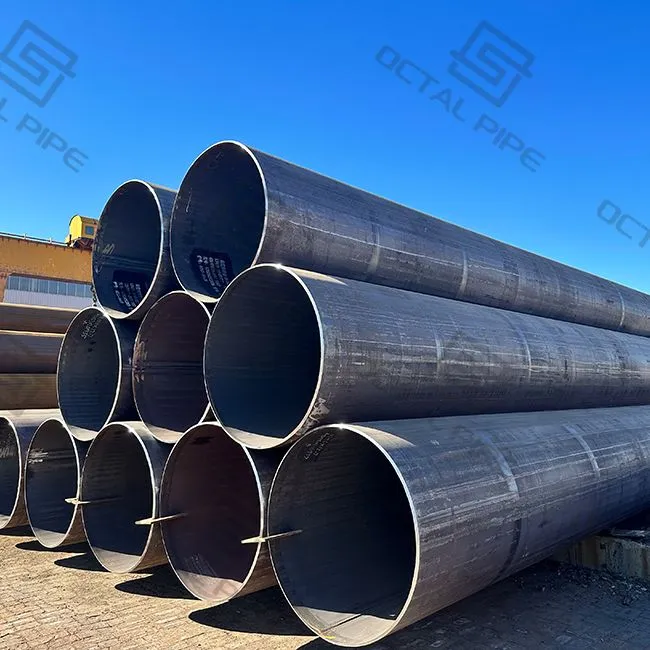

Soðið stállínurípa
Framleitt með háþróaðri suðutækni, þar á meðal ERW (Electric Resistance Welding), LSAW (Longitudinally Submerged Arc Welding) og SSAW (Spirally Submerged Arc Welding) aðferðir, sem bjóða upp á -hagkvæmar lausnir fyrir staðlaða þrýstingsnotkun.
Efnisflokkar
Standard flokkur:API 5L Gr.B PSL1, PSL2, Sour Service afbrigðiMeðalstyrkur:X42, X46, X52 einkunnirMeðal-High Performance:X56 forskriftir
Hár styrkur:API 5L X60, X65 PSL1/PSL2 LSAW línurörPremium High Performance: API 5L X70, X80 einkunnir
PSL2 viðskeyti:

• N: Normalized eða normalizing rolled
• Sp.: Slökkt og mildaður
• M: Thermomechanical valsað/myndað
• S: Súr þjónustuforrit (NS, QS, MS samsetningar)
• R: Eins og-valsað ástand

Óaðfinnanlegur línupípulýsing

• Staðlað samræmi: API SPEC 5L (núverandi útgáfa)
• Laus einkunnir: B, X42, X52, X56, X60, X65, X70 með S-viðskeytinu súr þjónustuafbrigði
• Ytra þvermál: 1/2" til 40" (12,7 mm til 1016 mm)
• Veggþykkt: Dagskrá 10 til og með Dagskrá 160
• Lokastillingar: Skápaðir endar, sléttir endar
• Staðlaðar lengdir: 6 metrar (20 FT), 12 metrar (40 FT) eða sérsniðnar lengdir
• Yfirborðsmeðferðir: Náttúruleg áferð, lakkað, svart málun, FBE, 3PE húðun, klæðningar og fóðurvalkostir
• CRA Valkostir: Kolefnisstál með klæðningu eða fóðruðu stálblendi

Forskriftir um soðið línurör

• Suðuaðferðir: ERW, LSAW, SSAW tækni
• Þvermál Stærð: 1/2" til 60" (12,7 mm til 1524 mm)
• Veggþykktarsvið: Dagskrá 10 til Dagskrá 160
• Endagerðir: Skakkaðir endar, sléttir endar
• Lengdarvalkostir: 6m, 12m, eða -tilgreindar lengdir viðskiptavina
• Yfirborðsnotkun: Náttúrulegt, lakkað, svart málverk, 3PE, FBE húðun

Kröfur um efnasamsetningu

Efnasamsetning soðin rör heldur strangari eftirlitsbreytum samanborið við óaðfinnanleg afbrigði, sem tryggir samræmda efniseiginleika í gegnum framleiðsluferlið. Kolefni, mangan, fosfór og brennisteinsinnihald er nákvæmlega stjórnað til að uppfylla API 5L forskriftir.

Vélrænni frammistöðueiginleikar

Forskriftir um álagsstyrk og togstyrk haldast í samræmi milli óaðfinnanlegra og soðnu afbrigða innan jafngildra flokka. Vélrænni eiginleikarnir eru sannreyndir með víðtækum prófunarreglum til að tryggja samræmi við API 5L kröfur.

Ytra þvermál vikmörk:
a. Þvermál < 60,3 mm (2⅜"): Þvermál pípuhluta ±0,5 mm, pípuenda ±0,5 mm; Rúnnunarvik 0,9 mm (hús), 0,6 mm (endar) b. Þvermál 60,3 mm til 610 mm: Þvermál líkama ± 0,0075D, ± 0,0075 D, ± 0,0075D; Kringlun Minna en eða jafnt og 0,015D (líki), Minna en eða jafnt og 0,01D (enda)
Veggþykktarþol:

• < 4mm: +0.6mm, -0.5mm tolerance
• 4mm til 10mm: +0.150t, -0,125t vikmörk
• 10mm til 25mm: ±0,125t umburðarlyndi
• Stærri en eða jafnt og 25 mm: +3.7mm eða +0.1t (hvort sem er stærra), -3,0 mm eða -0,1t (hvort sem er stærra)

Beinleikakröfur:

• Hámarksfrávik í fullri lengd: 0,15% af heildarlengd
• Frávik pípuenda: Minna en eða jafnt og 0,3 mm/metra
• Staðlað lengdarvikmörk: ±200 mm (almennt), ±25,4 mm (sérstök notkun)

Óaðfinnanlegur pípuframleiðsluaðferðir
Heitt-valslaust ferli:

Kalt dregið/valsað ferli:Undirbúningur móðurpípa → Skoðun → Glæðing → Lokameðferð → Súrsun → Mala → Fosfórun → Kalt teikning/valsing → Hreinsun og fituhreinsun → Hitameðferð → Réttun → Vatnsstöðuprófun → Merking og málun → Geymsla

Framleiðsluferli fyrir soðið rör
ERW framleiðsla (minna en eða jafnt og 24" þvermál):

LSAW/JCOE framleiðsla (20"-40" þvermál):

SSAW framleiðsla (allt að 60" þvermál):
Afspólun → Réttun → Spólusmiður → Réttun → Kantfræsing → Afhending → For-beygja → Formun → Límsuðu → Plasmaskurður → Flipasuðu → Innri og ytri kafsuðu bogasuðu → Flipa fjarlægð → Weld mala → - → XR Stækkun→Vökvastöðvunarpróf →Endasnúningur/skánun → Grunnmálmur og suðuúthljóðsprófun→ Röntgen- og filmuskoðun → Lokaskoðun→ Þyngd og mál→ Húðun→ Merking

Yfirborðsgæði:ERW rör sýna framúrskarandi yfirborðsáferð samanborið við SAW afbrigði vegna sléttara suðuferlis og minni suðustyrkingar.
Eiginleikar galla:ERW gallar eru venjulega línulegir og auðvelt að greina með ultrasonic skoðun, en SAW rör geta sýnt rúmmálsgalla frá flæðiútfellingum.
Eftirstöðvar streitu:ERW framleiðsla leiðir til minni afgangsstreitu með stýrðum aflögunar- og stærðarferlum.
Ending:ERW pípur bjóða upp á aukna viðgerðarhæfni - suðugalla er hægt að endurvinna, en SAW gallaviðgerðir geta valdið sprungu- eða tæringarhættu.

Hagur af óaðfinnanlegum rörum:

• Mikið lager af stöðluðum stærðum
• Sveigjanleiki í litlu magni yfir margar víddir
• Sérsniðin lengdarmöguleikar
• NACE MR 0175 efni í boði
• Flýti afhendingaráætlanir
• Stærð þvermál með heitri stækkun (allt að 40")
• Fullkominn rekjanleiki efnis og gæðatrygging

Kostir fyrir soðið rör:

• Kostnaðar-hagkvæmar lausnir með stórum þvermál
• Margir suðutæknimöguleikar
• Aukið stærðarsvið
• Stöðug víddarnákvæmni
• Skilvirk framleiðsluáætlun

Aðalumsóknir:

• Jarðolíuflutningsleiðslukerfi
• Dreifingarkerfi fyrir jarðgas
• Olíusöfnunarkerfi
• Leiðslur í súrálsvinnsluferli
• Úthafsvettvangstengingar
• Samgöngumannvirki í leiðslum

Forskriftir API 5L Line Pipe tryggja áreiðanlega frammistöðu í leiðsluflutningskerfum í olíu- og gasiðnaði og uppfylla alþjóðlega staðla fyrir bæði PSL1 og PSL2 vörulýsingarstig.

Allar vörur gangast undir alhliða prófun þar á meðal:

• Efnasamsetning greining
• Staðfesting á vélrænni eign
• Ó-eyðandi prófun (NDT)
• Vatnsstöðuþrýstingsprófun
• Ultrasonic skoðun
• Röntgenrannsókn (soðin rör)
• Staðfesting á stærð

Tæknilýsingar eru háðar staðfestingu við pöntun. Hafðu samband við verkfræðingateymi okkar til að fá sérstakar umsóknarkröfur og nákvæmar tækniskjöl.

Vottanir



CE vottorð

ISO 9001 vottorð

API Q1 vottorð

ABS vottorð

AP-5L vottorð

API-5CT vottorð
