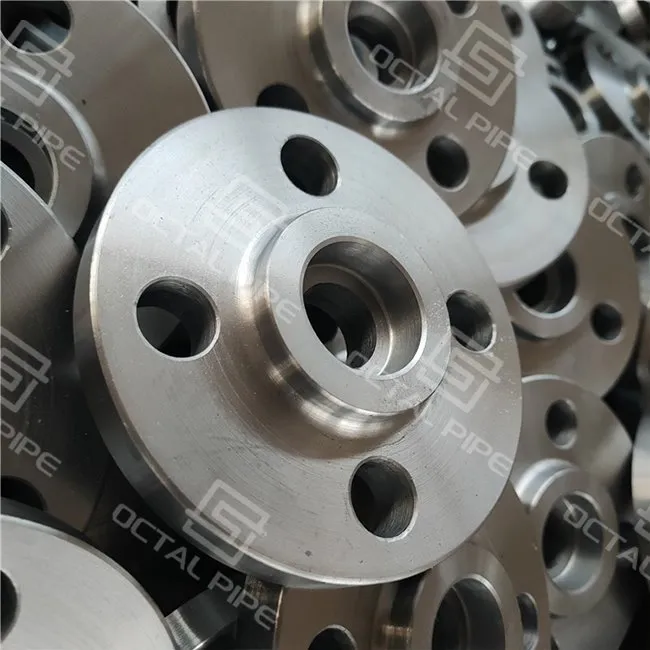

Socket Weld Flans

 A fals suðu flanser notað þegar lagnakerfi þarf aþétt soðið tenginginnlítill-borunarþjónusta, venjulega þar sem snittari samskeyti er ekki ákjósanleg en fullsuðuð-suðuhálshönnun er ekki nauðsynleg. Pípurinn er settur í flansinnstunguna og síðan festur meðytri flakasuðu. Í reynd gerir það falssuðuflansana mest viðeigandi fyrirlitlar vinnslugreinar, gufu- og þéttilínur, þjappað loft, dreifikerfi, vökvaþjónusta og tækjatengdar lagnir-, frekar en stór-aðallínuþjónusta. Stýrandi stærð og einkunnagrundvöllur er venjulegaASME B16.5, sem nær yfir flansa fráNPS 1/2 til NPS 24; þrýstiflokkar150 til 1500hlaupa í gegnum það stærðarbil, á meðanflokkur 2500takmarkast viðNPS 1/2 til NPS 12.

Fyrir kaupendur er raunverulega málið sjaldan hvort flansinn sé „tiltækur“. Raunverulega málið er hvort flansinn passar viðpípuáætlun, þjónustuflokk, gerð framhliðar og efniþegar skilgreint af verkefninu. Innstungusuðuflans getur verið í réttri nafnstærð og samt skapað tafir á verkstæði efholuhol, efni einkunn, eðabekkjareinkunnpassar ekki við raunverulega línuþörf. Þess vegna þarf að lesa þessa vöru sem apassa upp-hluta, ekki bara vörulistaflans stíll.

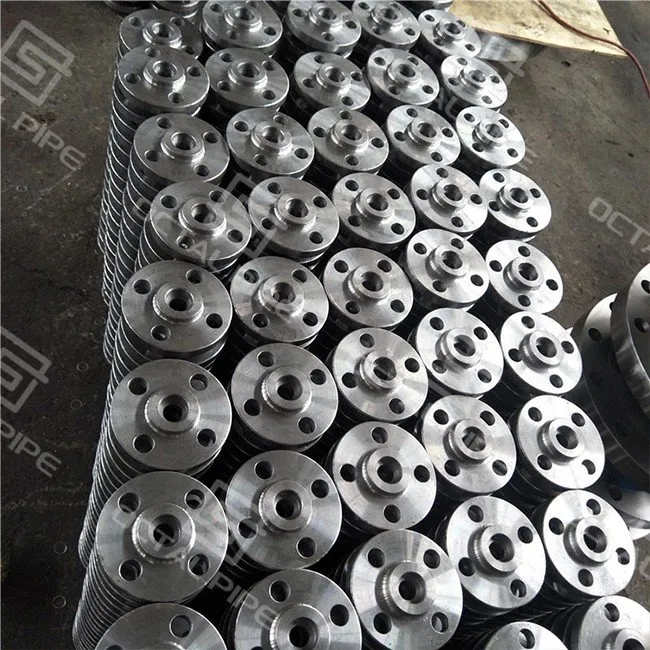

Socket suðuflans er venjulega framleiddur úr asvikin auð, síðan vélað í lokaform frekar en að skera úr plötu. Í hagnýtri framleiðsluskilmálum er mikilvæga vinnan ekki aðeins OD flans og boltahringur. Því viðkvæmari skrefin eruholuhol, innstungu dýpt, snýr að frágangi, og sambandið milli borsins og hins ætlaðapípuáætlun. Á fullunnum flans hafa þessar upplýsingar áhrif á hvort pípurinn situr rétt, hvort hægt sé að stjórna afstandsbilinu við suðu og hvort mótflansinn þéttist eins og ætlað er. Undir venjulegum verkefnagrunni er fullunnin rúmfræði athugað á móti viðeigandiASME B16.5kröfur um stærð, flokk, framhlið og merkingu.

Frá sjónarhóli verkstæðis fylgir ferlið venjulega fyrirsjáanlegri röð: smíða, hitameðhöndlun þar sem efnisflokkur krefst þess, gróf vinnsla, framhlið og falsvinnsla, borun boltahola, merking og lokaskoðun. Það sem aðgreinir nothæfan flans frá erfiðum flans er ekki hvort hann „lítur hreinn út“ heldur hvort vinnsluröðin haldifalshola sammiðja, hinnblasir óskemmdur, ogmerking rekjanlegaftur í efnisskírteinið. Það skiptir meira máli á innstungusuðuflansum en margir búast við, vegna þess að ósamræmi á innstungusvæðinu kemur oft ekki fram fyrr en það er -komið upp.

Gagnlegt hagnýtt dæmi er a2 í flokki 600falssuðuflans fyrir Sch 80 línu. Hægt er að smíða flansinn úr réttu efni og bera rétta flokkamerkingu, en efholuholer vélað á rangan vegg, mun rörið ekki sitja rétt og samskeytin þarfnast leiðréttingar fyrir suðu. Þetta er framleiðsluvandamál, ekki uppsetningarslys.

Lesa skal forskrift falssuðuflans sem blöndu afstaðall + flokkur + framhlið + efni + innstunguhol. Að meðhöndla það sem aðeins „2 í SV flans“ er of laust fyrir alvöru verkefnavinnu. UndirASME B16.5, flansflokkurinn skilgreinir heildarvíddarhjúpinn, en samt þarf að athuga flansinn í samræmi viðpípuáætlunsem verður sett í innstunguna. Þetta er ástæðan fyrir því að tveir flansar með sama NPS og flokki geta samt hegðað sér öðruvísi í tilbúningi ef borunargrunnurinn er annar.

Það eru líka hagnýt smáatriði í -holu sem skipta máli við samsetningu: -soðnar samskeyti eru venjulega með litlumstanda-af bili, almennt í kring1/16 tommur (1,6 mm), á milli pípuenda og botns innstungunnar fyrir suðu. Það bil er ekki snyrtilegt. Það hjálpar til við að koma til móts við varmaþenslu meðan á suðuferlinu stendur og er ein af ástæðunum fyrir því að meðhöndla ætti innstungusuðu-upp sem stjórnaða aðgerð frekar en einfalda ísetningu.

Stutt tæknileg athugasemd er gagnleg hér:bekkætti aldrei að velja eftir þrýstitölu eingöngu. Sami nafnflokkur hefur ekki sömu leyfilega einkunn fyrir öll efni og hitastig, þess vegna verður endurskoðun þrýstingsmats að fara í gegnumhönnunarþrýstingur → hönnunarhiti → lagnaflokkur → efnisflokkur → flansflokkur → innstunguholí þeirri röð.

Þegar kjörtímabiliðSocket weld flans Standarder athugað í verkefni, er raunverulegur tilgangur að staðfestatæknilegur grunnur flanssins, ekki bara til að bera kennsl á vörutegundina.

Fyrir þennan vöruflokk er aðalviðmiðuninASME B16.5. Í hagnýtri notkun stjórnar þessi staðall:

• þrýstings-hitastig
• efnisflokkun
• mál og vikmörk
• frammi tilnefningu
• merkingar og grunnkröfur um skoðun

Staðlað svið er einnig mikilvægt:

Það skiptir máli vegna þess að bekkjarnúmerið erekkifrítt-val. Flans merktur „2 tommur, flokkur 600“ er enn ófullkominn nema endurskoðunin staðfesti einnig:

• theefnishópur
• thehönnunarhitastig
• theframmi gerð
• theáætlun um innstungu/pípu

Þetta er ástæðan fyrir því að framkvæmanleg kauplýsing ætti að fara út fyrir stutta línu eins og "SW flans, 2 in, Class 600." Staðallinn er ekki bara tilvísun í kóða; það er punkturinn þar semrúmfræði, þrýstingsmat, efni og samhæfni við framleiðslukoma saman.

Það hagnýtastaSocket weld flans notareru ílitlar-soðnar línurþar sem tengingin sér enn þýðingarmikinn þrýsting, en línustærðin réttlætir ekki stærra -soðna flans fyrirkomulag.

Dæmigerð þjónustudæmi eru:

• lítil gufusporogþéttiefni skilútibú
• hljóðfæri loftogvökvastjórnunlínur
• niðurföll, loftræstir og framhjáhlaupí kringum loka og búnað
• lítil ferli greinar ámát rennibrautirog pakkaðar einingar

Einfalt dæmi úr raun-heiminum er a1 í fals suðu flansá tækisloftgrein sem fóðrar stýrisloka. Línan er of mikilvæg til að skilja eftir sem lausa snittari tengingu, en samt nógu lítil til að suðuhálsflans myndi bæta við óþarfa umfangi og framleiðslurými. Í slíkri þjónustu er innstungusuðuflans tæknilega skynsamleg vegna þess að hann heldur samskeyti þéttri en samt sem áður soðið tengingu.

Sama rökfræði á við um litlar gufu- og þéttigreinar. Þessar línur eru oft settar upp á þéttum svæðum nálægt lokum, gildrum og búnaðarstútum, þar sem pláss er takmarkað og passa upp-endurtekningarhæfni skiptir meira máli en að hafa stærri flans stíl.

Við endurskoðunStærð falssuðuflans, Raunverulega málið er ekki hvort flansinn passar við almenna töflu. Raunverulega málið er hvort það muni passa viðraunveruleg pípasem verður soðið inn í það.

Fyrir innstungusuðuflansa eru mikilvægustu athuganirnar þessar:

Eitt smáatriði sem er oft saknað erpassa upp-bil fyrir suðu. Í venjulegum verslunarvenjum fyrir innstungu-soðnar samskeyti er pípurinn settur inn í innstunguna og síðan bakkaður örlítið af - venjulega um kl.1/16 tommur (1,6 mm)- fyrir suðu. Þetta litla bil hjálpar til við að mæta hitauppstreymi meðan á suðuferlinu stendur. Þetta er smáatriði á verkstæði, en það er líka ein ástæða þess að meðhöndla ætti innstungusuðuflansa sem stjórnaða-hluti, ekki sem einfalda innsetningar--og-suðuhluta.

Algeng mistök eru að samþykkja flans meðNPS og Classaðeins. Flans getur verið réttur á miðanum og samt verið rangur á verkstæðinu efholuholer ekki í samræmi við raunverulegan rörvegg sem verið er að setja upp.

SamanburðurinnInnstungusuðuflans á móti sleppi-á flanskemur yfirleitt niður á jafnvægi á milliframleiðslukostnaður, samþjöppun, ogpassa-up control.

A renna-á flanser yfirleitt auðveldara og ódýrara að búa til. Pípan fer í gegnum flansinn og er soðin um viðmótið. Afals suðu flans, aftur á móti tekur við pípunni í innfellda innstungu og er flöksoðinn að utan. Það gerir það gagnlegra ílítill-borunarþjónustaþar sem þétt soðið tenging er ákjósanleg.

Hér er hagnýti munurinn:

Samanburðurinnfals suðuflans vs suðuhálsflanser öðruvísi. Það er yfirleitt ákvörðun umalvarleiki þjónustunnarogálagsflutningur. A suðuhálsflansnotar mjókkaðan miðstöð og -stoðsoðna tengingu, svo það er venjulega valið þegar kerfið þarfnast betristreitudreifing, sléttaribar samfellu, og sterkari árangur undirhringlaga hleðsla, titringur, eðaþyngri-veggpípaskilyrði.

Innstungusuðuflans er fyrirferðarmeiri og hagnýtari í notkun með litlum -borholum, en hann leysir ekki sama vélræna vandamálið og suðuhálshönnun. KlOctal Pipe, sá samanburður er oft einn af helstu endurskoðunarstöðum við tæknilega staðfestingu, vegna þess að rétt val fer minna eftir flansformi eingöngu og meira af raunverulegri línuþjónustu og framleiðsluaðferð.

316/316L ryðfríu stálier venjulega betri kosturinn þegar flansinn mun sjáklóríð-ber raka, þvottaefni eða vinnslumiðlar sem framleiðaholaogsprungu tæringulíklegri en í hefðbundinni 304/304L þjónustu.

Málmvinnslan á bak við það val er einföld:

• 316/316Linniheldurmólýbden, venjulega í2–3%svið
• sú viðbót bætir viðnám gegn staðbundinni tæringu í umhverfi sem inniheldur klóríð-
• lægra kolefnismagn í316Lhjálpar til við að draga úr hættu á ofnæmi eftir suðu

Fyrir fals suðu flansa, sem gerirA182 F316 / F316Lhagnýtur valkostur í aðstæðum eins og:

• strand- eða sjávarveitulínur sem verða fyrir salti-hlaðnu lofti
• klóríð-geymandi þvottakerfi
• lítil-efnaþjónustuútibú
• soðnar línur þar sem lægra-kolefni316Ler valinn á hitasvæðinu-sem hefur áhrif á

Einfalt dæmi er a1 í fals suðu flansá lítilli skömmtunarlínu sem komið er fyrir nálægt ströndinni. Línustærðin er lítil, en samsetning salts-hlaðins lofts, standandi raka og soðnu smíði gerir316Lraunhæfara val en 304 eða kolefnisstál. Í þeim aðstæðum er flansinn ekki valinn vegna þess að "ryðfrítt er betra" almennt; það er valið vegna þess316L veitir meiri framlegð gegn staðbundinni tæringu í raunverulegu þjónustuumhverfi.

Þrýstimat ætti að byrja áhönnunarþrýsting og hitastig, þá skal athugað á mótiefnishópurog verkefnalagnaflokknum. UndirASME B16.5, flokkseinkunnin er ekki valin með þrýstinúmeri eingöngu. Sami nafnflokkur ber ekki sömu leyfilegu einkunn fyrir öll efni og hitastig, þess vegna þurfa kaupendur að staðfesta flokkinn gegn raunverulegumefnislýsingog rekstrarskilyrði.

Hagnýtt valflæði:

• Hönnunarþrýstingur

→ staðfestu hámarksþrýstinginn sem línan verður að innihalda á öruggan hátt

• Hönnun hitastig

→ athugaðu við hvaða hitastig flansmatið þarf að gilda

• Lagnanámskeið

→ staðfestu verklýsinguna fyrir flansgerð, framhlið og efni

• Efnisflokkur

→ staðfesta valinn efnishóp, svo semA105, LF2, eðaF316/F316L

• ASME flansflokkur

→ velduFlokkur 150 / 300 / 600 / 900 / 1500 / 2500aðeins eftir að ofangreind skilyrði eru skýr

• Innstungaborun / pípuáætlun

→ vertu viss um að flansinnstungan sé í samræmi við raunverulega pípuáætlun sem verið er að setja upp

Þetta síðasta skref skiptir meira máli en margir kaupendur búast við. Flans getur verið flokks-rétt á pappír og samt skapað vandamál í verslun ef innstungan passar ekki við raunverulegan pípuvegg sem verið er að setja upp.

Efnisval ætti að fylgjaraunverulegt þjónustuástand, ekki birgðir eingöngu. Fyrir innstungusuðuflansa þarf efnið að passa ekki aðeins við pípuforskriftina heldur einnighitastig, tæringarhætta, og verkefnisins í heildlínuflokkur.

Flans getur verið rétt í stærð, en ef efnisflokkurinn passar ekki viðlínuflokkur, hitaskyldu, eðatæringarumhverfi, það er samt tæknilega óhentugt fyrir þjónustuna.

Fyrir alvarlega innstungusuðuflanspöntun eru gagnlegustu móttökuprófin ekki snyrtivörur. Áherslan er venjulega á hvort flansinn passar viðraunverulegt lagnaþörf, ekki bara nafnlýsingu á merkinu.



Athugaðu atriði	Hvað ætti að staðfesta	Hvers vegna það skiptir máli
Stærð og þrýstiflokkur	NPS og ASME flokkur passa við innkaupapöntun og verklagnaflokk	Rangur flokkur eða stærð stöðvar samsetningu samstundis
Efniseinkunn og merking	Efnismerking passar við tilgreinda einkunn, svo semA105, LF2, eðaF316/F316L	Rangt efni hefur áhrif á samþykki, suðusamhæfi og þjónustuhæfi
Innstungaborun / pípuáætlun	Innstungaholan er rétt fyrir raunverulega pípuáætlun sem verið er að setja upp	Flans getur verið réttur eftir NPS og flokki en samt misheppnast við að passa upp-ef gatið er rangt
Frammi gerð	RF, RTJ eða önnur framhlið passar við mótunarflans og þéttingarfyrirkomulag	Röng framhlið skapar þéttingar- og samsetningarvandamál jafnvel þegar flanshlutinn er réttur
MTR rekjanleiki	MTR passar við hitanúmer, efnisflokk og magn sem fylgir	Oft er þörf á rekjanleika til að fá losun og QA samþykki
PMI / viðbótarskoðunarskrár	Staðfestu að allar nauðsynlegar PMI, NDE eða aðrar -verkefnissértækar færslur séu innifaldar	Vantar skrár tefja oft fyrir útgáfu skoðunar jafnvel þegar flansinn sjálfur er réttur í stærð



Í reynd koma flestar tafir af rólegu misræmi frekar en augljósum göllum - eins og röngumholuhol, óljóstmerkingu, eða skjöl sem eru ekki í samræmi við raunverulegt efni sem afhent er. Þess vegna ætti að athuga innstungusuðuflansa sem hluta afsuðuundirbúningspakki, ekki meðhöndluð sem venjulegir boltaðir hlutir.



Hafðu samband núna

Algengar spurningar



01.Hvað ætti að tilgreina í innkaupapöntun fyrir innstungusuðuflans?

Heill PO ætti að skilgreinastaðall, NPS, þrýstiflokkur, frammi gerð, efni einkunn, innstunguborun að pípuáætlun, og hvers kyns sem þarfMTR / PMI / NDE. Fyrir þessa vöru er samsvörun -til-pípu jafn mikilvæg og flokkurinn.

02.Hvenær er skynsamlegra að festa suðuflans en að renna-á flans?

A fals suðu flanshentar yfirleitt beturþjónusta með litlum-bori, hærri-þrýstingiþar sem þörf er á þéttri soðinni tengingu og betri-festingarstýringu. Arenna-á flanser almennt ákjósanlegur þegar einfaldleiki tilbúningsins og lægri upphafskostnaður skipta meira máli.

03.Hvaða innstungusuðuflansmál ætti að athuga fyrst?

Mikilvægustu athuganir eruNPS, þrýstiflokkur, holuhol, innstungu dýpt, frammi gerð, ogboltamynstur. Í reynd er algengasta -aðlögunarvandamálið ekki flansinn OD - heldurinnstunguhol sem passar ekki við raunverulega pípuáætlun.

04. Í hvaða umhverfi er 316L betra efnisval fyrir innstungusuðuflansa?

316Ler almennt valinn íklóríð-burður, sjávar, eðauppþvotta-tengtumhverfi þar sem betri viðnám gegnholaogsprungu tæringuer þörf en 304 getur venjulega veitt. Það er líka gagnlegt ísoðnar litlar-borlínurvegna þess að minna kolefni hjálpar til við að draga úr hættu á ofnæmi.

05.Hvernig ætti að velja þrýstingsmat á innstungusuðuflans?

Byrjaðu áhönnunarþrýstinguroghönnunarhitastig, staðfestu síðanlagnaflokkur, efni einkunn, og aðeins eftir það velduASME flansflokkur. Flans getur verið flokks-réttur á pappír og samt rangt fyrir þjónustuna ef efnið eða innstunguholan passar ekki við raunverulega línu.
