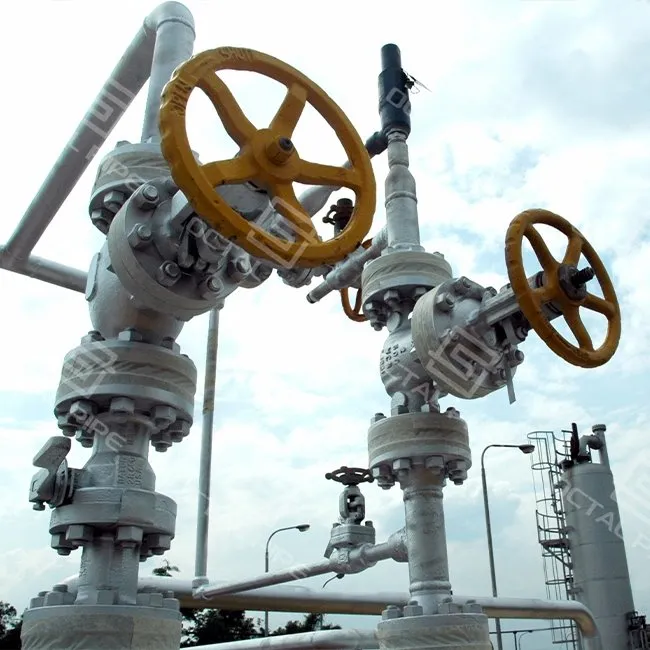

API 6D loki og leiðsluventill

API-6D lokareru há-heildarlokar notaðir til að stjórna flæði (byrja, stöðva, inngjöf), einangra leiðsluhluta, koma í veg fyrir bakflæði og viðhalda öryggi leiðslureksturs, hannað fyrir olíu, gas og leiðslukerfi skv.API sérstakur 6D("Specification for Pipeline Valves"), og beitt frá söfnunarlínum til flutningsleiðslur. Þeir eru almennt settir upp á stöðvum lokaloka, stöðvum, mæliskífum og stöðvum þar semáreiðanlega einangrunog fyrirsjáanlegs reksturs er krafist.

API-6D lokar eru háheiðarlegir leiðslulokar framleiddir í samræmi viðAPI sérstakur 6D(Tilskrift fyrir leiðslulokur). Algengar tegundir eru mahliðarlokar, kúluventla, afturlokar, stingalokar og lofttæmis-/lofttæmilokar-.Octal Pipeútvegar fulla-forskrift API-6D loka í efni og stillingum sem eru sérsniðin fyrirþrýstiflokkur, stærðarsvið, endatenging og þjónustuskilyrði.

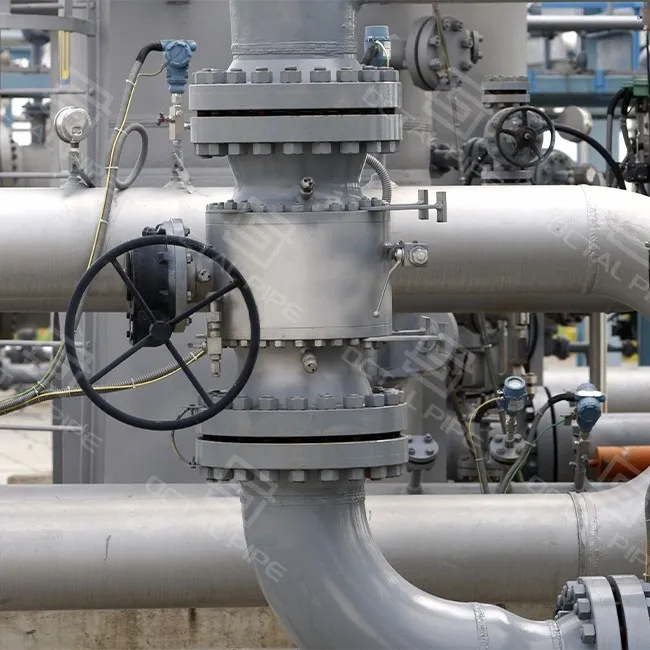

API 6D leiðslulokar eru venjulega settir upp þar sem rekstraraðilar þurfaeinangra, skipta um eða vernda flæðisleiðirvið raunverulegar rekstraraðstæður-langar raðir, þröngt stöðvaskipulag, tíðar hjólreiðar og tíma-viðkvæmar lokunargluggar.

• Flutnings- og söfnunarleiðslur (blokkarlokar / skiptingarpunktar):Á löngum-línum eru blokkarlokar vanir aðlokað í leiðsluhlutaþannig að áhafnir geti gert við niðurstreymis spólu, skipt um síueiningu við stöð sem tengist -eða einangra leka án þess að stöðva alla línuna. Þessir lokar geta setið utandyra í mörg ár og þurfa síðan að starfa áreiðanlega meðan á stuttum lokunarglugga stendur. Þess vegna hugsa kaupendur umfyrirsjáanleg aðgerð, réttur þrýstingsflokkur/endar og skýrar staðfestingar. Octal Pipe heldur forskriftinni læstri snemma (tegund/flokkur/tenging/efni) og veitir ITP-samræmdar prófunarskrár (skel/sætipróf, lekapróf, rekjanleika) svo móttökuteymið geti hreinsað skoðun fljótt þegar lokinn kemur á staðinn.
• Þjöppustöðvar og mælispjöld:Í þjöppustöðvum eru ventlar vanir aðeinangra búnaðarlestirtil að viðhalda-loka andstreymis/niðurstreymiseinangrun, koma í veg fyrir bakflæði og gera örugga þrýstingslækkandi kleift áður en vinna hefst. Á mælislöðum styðja lokarlínuskipti og viðhaldseinangrunþar sem litlar uppsetningarvillur geta valdið töfum. Hliðarlokar eru almennt notaðir fyrir fulla-opna/fulla-einangrun á aðalkeyrslum, en afturlokar verja gegn öfugu flæði milli mismunandi þrýstisvæða. Í þessu umhverfi fela verkefni oft í sér mörg ventlalíkön í einum pakka, þannig að samkvæm merking, pökkunar-listasamsvörun og heil prófunarskjöl draga úr tímasetningu-deilna og deilna um „rangan hlut“.
• Svínútvarps-/móttökustöðvar:Svínaðgerðir treysta á lokar til aðeinangra sjósetja/móttakara tunnu, stjórna þrýstingsjöfnun og opna/loka hlutum fljótt meðan svín er ræst og sótt. Kúlulokar eða stingalokar eru oft valdir til að einangra snögga-beygju þar sem endurtekin hjólreiðar eru hluti af venjulegri notkun. Í þessari uppsetningu skiptir stöðugur-slokknun og áreiðanleg aðgerð máli vegna þess að tafir hafa áhrif á alla áætlunina. Octal Pipe styður þetta með skýrum stillingum (gerð/flokkur/enda/efni), skráðum sönnunargögnum um þrýsting/leka og sendingarskjölum sem eru í samræmi við pökkunarlistann-svo að liðshópurinn geti farið frá því að fá skoðun yfir í uppsetningu án þess að missa tíma í pappírsvinnu.

• Líkamssteypa / smíða (passar við stærð og þrýstingsflokk)

Fyrir lokar með stórum-borun og hærri-þrýstingi eru yfirbyggingar venjulegasvikin; fyrir smærri stærðir,steyptar líkamareru almennt notaðar með stjórnað gæðum og skoðunarumfangi. Octal Pipe sannreynir upplýsingar um líkamsleið á ventlamerkinu/skjölunum fyrir útgáfu.Dæmi:Fyrir Class 900 pakka, biðja kaupendur oft um fölsuð-líkamssönnun íverksmiðjugefa út plötur.

• Nákvæm vinnsla (þéttiyfirborð og uppsetning passa)

Sæti, portar og holur eru unnar með þröng vikmörk fyrir stöðuga þéttingu og fyrirsjáanlegt tog. Fyrir sendingu athugar Octal Pipe lykilatriði-sem innkaupateymum er annt um-augliti-til-andlits, ástand flansandlits (eða BW-endaundirbúningur), borunarjöfnun og þéttingaryfirborðsfrágangur-þannig að uppsetning vefsvæðis þarfnast ekki endurvinnslu.

• Seta / stilkur / þéttingarstillingar (hreinsast eftir ventlagerð)

Kúlulokar nota kúlulaga kúlusæti; hliðarlokar nota fleyg/sveigjanlegan fleyg; afturlokar nota sveiflu eða tvöfalda plötu; tappa lokar nota tapered taper hönnun. Stöngulvalkostir eru meðal annars hækkandi vs ekki-hækkandi stilkur (hlið),útblásturs-heldur stilkur, og fjöl-hringapökkun. Þar sem tilgreint er,lifandi-pökkuneða ljóskera-hringastillingar eru notaðar fyrir strangari lekaeftirlit.Dæmi:Fyrir skriðmælingar biðja kaupendur oft um pökkunaruppsetningarskýringar íframleiðandagagnablað til að einfalda samþykki.

Sérstakar stærri stærðir og flokkar í boði fyrir hverja verkefniskröfu; hafðu samband við Octal Pipe verkfræði fyrir sérsniðna forskrift.

Kúluventill

Kúlulokar eru fjórðungs-snúningslokar sem eru mikið notaðir fyrirhraðslökkva-og einangruní olíu- og gas- og leiðslukerfum, sérstaklega á stöðvum, lokunarstöðvum og stöðvunarlínum.

Tegundir kúluventils

Fljótandi kúluventill: DN15–DN200 (NPS 1/2–8), PN10–PN100 (flokkur 150–600)

Cast Side-Entry Ball Valve: DN20–DN1500 (NPS 2–60), PN10–PN420 (flokkur 150–2500)

Svikin hliðar-Inngöngukúluventill: DN20–DN1500 (NPS 2–60), PN10–PN420 (flokkur 150–2500)

Alsoðið kúluventill: DN20–DN1500 (NPS 2–60), PN10–PN420 (flokkur 150–2500)

Efsti-inngangskúluventill: DN20–DN1500 (NPS 2–60), PN10–PN420 (flokkur 150–2500)

Þvinguð þétting kúluventill: DN20–DN900 (NPS 2–36), PN10–PN420 (flokkur 150–2500)

DBB tvöfaldur kúluventill (tvöfaldur blokk og blæðing): DN20–DN1200 (NPS 2–48), PN10–PN420 (flokkur 150–2500)

Valkostir (venjulegt)

Efni:kolefnisstál, álstál, ryðfrítt stál

Loka tengingum:flans, stuðsuðu, snittari, falssuðu

Aðgerð:handvirkt, rafmagns, pneumatic, vökva

Cryogenic Valve (lághitaþjónusta)

Cryogenic lokar eru hannaðir fyrir áreiðanlega lokun- og einangrun í miðlunarþjónustu við lága-hita, með stillingum sem henta fyrir kalda-leiðslu og stöðvanotkun.

Cryogenic Valve Range

Stærðarsvið:DN50–DN900 (NPS 2–NPS 36)

Þrýstieinkunn:PN10–PN100 (Class 150–Class 600)

Hitastig: -196 gráður í +100 gráður

Helstu efni:lágt-kolefnisstál, ryðfrítt stál

Loka tengingum:flans, rasssuðu

Aðgerð:handvirkt, rafmagns, pneumatic, vökva

Hliðarventill

Gate lokar eru mikið notaðir fyrirfull-opin/full-ná einangruní olíu- og gas- og leiðslukerfum, sem almennt er beitt á stöðvum lokaloka í aðallínu og stöðvum þar sem áreiðanlegrar-lokunar er krafist.

Tegundir hliðarventils

Svikin hliðarventill: DN10–DN100 (NPS 3/8–NPS 4), PN10–PN420 (Class 150–Class 2500)

Cast Gate Valve: DN50–DN1500 (NPS 2–NPS 60), PN10–PN420 (Class 150–Class 2500)

Helluhliðsventill: DN50–DN1200 (NPS 2–NPS 48), PN10–PN420 (Class 150–Class 2500)

Valkostir (venjulegt)

Efni:kolefnisstál, álstál, ryðfrítt stál

Loka tengingum:flans, rasssuðu; snittari og innstungusuðu fáanleg fyrir falsaða hliðarloka

Aðgerð:handvirkt, rafmagns, pneumatic, vökva

Hnattaventill

Kúlulokar eru almennt notaðir fyrirflæðisstjórnun og inngjöfí olíu- og gas- og leiðslukerfum, þar sem þörf er á stöðugri stjórnun og endurteknum-lokunarafköstum.

Tegundir hnattloka

Svikin hnattventill: DN15–DN100 (NPS 1/2–4), PN10–PN420 (flokkur 150–2500)

Cast Globe Valve: DN50–DN400 (NPS 2–16), PN10–PN250 (flokkur 150–1500)

Þrýstingsþétti hnattloki: DN50–DN600 (NPS 2–24), PN10–PN420 (flokkur 150–2500)

Valkostir (venjulegt)

Efni:kolefnisstál, álstál, ryðfrítt stál

Loka tengingum:flans, rasssuðu

Aðgerð:handvirkt, rafmagns, pneumatic, vökva

Athugunarventill

Afturlokar eru notaðir fyrirforvarnir gegn bakflæðií olíu- og gas- og leiðslukerfum, sem hjálpar til við að vernda búnað og viðhalda stöðugri flæðistefnu án handvirkrar notkunar.

Athugaðu lokargerðir

Sveiflueftirlitsventill: DN15–DN1500 (NPS 1/2–60), PN10–PN250 (flokkur 150–1500)

Ásflæðiseftirlitsventill: DN50–DN1200 (NPS 2–48), PN10–PN250 (flokkur 150–1500)

Þrýstiþéttingarathugunarventill: DN50–DN600 (NPS 2–24), PN10–PN420 (flokkur 150–2500)

Tvöfaldur plötu eftirlitsventill: DN50–DN1200 (NPS 2–48), PN10–PN100 (flokkur 150–600)

Valkostir (venjulegt)

Efni:kolefnisstál, álstál, ryðfrítt stál

Loka tengingum:flans, rasssuðu; snittari & falssuðu í boði fyrir sveiflueftirlitsventla; obláta valkostur fyrir tvöfalda plötu afturloka

Aðgerð:sjálfvirkur

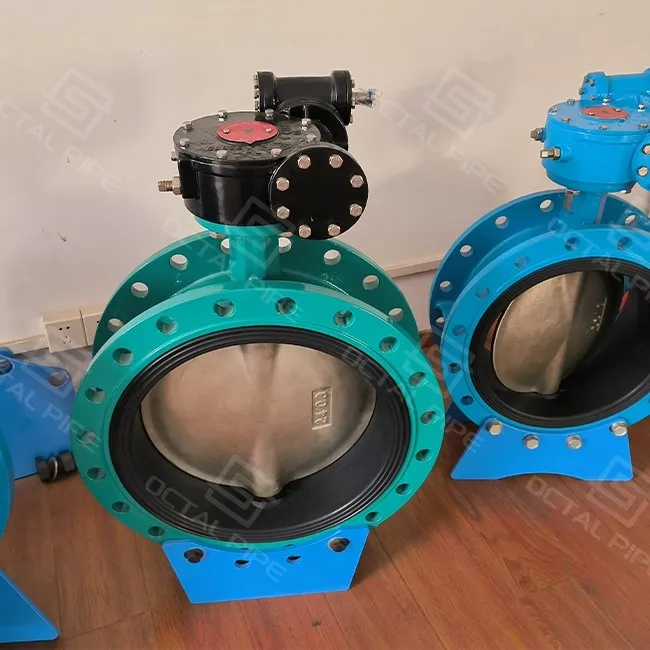

Fiðrildaventill

Fiðrildalokar eru fjórðungs-snúningslokar sem almennt eru notaðir fyrireinangrun og flæðistýringuí olíu- og gas-, veitu- og leiðslukerfum-sérstaklega þar sem þörf er á þéttri uppbyggingu og hröðum rekstri.

Tegundir fiðrildaloka

Sammiðja (miðlínu) fiðrildaventill: DN50–DN1200 (NPS 2–48), PN10–PN25 (flokkur 150)

Tvöfaldur sérvitringur fiðrildaventill: DN50–DN4500 (allt að NPS 48), PN10–PN100 (flokkur 150–600)

Þrífaldur sérvitringur fiðrildaventill: DN20–DN4500 (allt að NPS 48), PN10–PN100 (flokkur 150–600)

Valkostir (venjulegt)

Efni:kolefnisstál, álstál, ryðfrítt stál

Loka tengingum:flans, lug, obláta (eftir gerð); rassuða fáanleg fyrir þrefalda sérvitringa hönnun

Aðgerð:handvirkt, rafmagns, pneumatic, vökva

Stjórnventill

Stjórnlokar eru notaðir fyrirflæðisstjórnun og inngjöfí vinnslu- og leiðslukerfum, sem almennt er beitt ívatn, gufa, olía og gasþjónustu.

Gerðir stjórnventils

Balanced Cage Control Valve: DN40–DN600 (NPS 1 1/2–24), PN16–PN420 (flokkur 150–2500)

Fljótandi stjórnkúluventill: DN15–DN200 (NPS 1/2–8), PN16–PN100 (flokkur 150–600)

Þrífaldur sérvitringur stjórnandi fiðrildaventill: DN50–DN1600 (NPS 2–64), PN16–PN100 (flokkur 150–600)

Pneumatic Double-Disc Gate Control Valve: DN50–DN1000 (NPS 2–40), PN16–PN150 (flokkur 150–900)

Valkostir (venjulegt)

Efni:kolefnisstál, álstál, ryðfrítt stál

Loka tengingum:flans, rasssuðu, oblátur (eftir gerð)

Aðgerð:pneumatic / rafmagns (eftir notkun)

• Þétt þétting / lítill leki:Octal Pipe getur útvegaðmálm-sætieðahár-mjúkt-sætistillingar til að uppfylla kröfur API 598 / API 6D sætisleka. Sætisefni og þéttingarhönnun eru valin út frá miðli, hitastigi og væntingum um-lokun, sem hjálpar til við að draga úr ófyrirséðri lokunarhættu á stöðvum og loka ventilstöðum.
• Háþrýstings- og hitastigsgeta:Það fer eftir lokagerð og uppsetningu, Octal Pipe styður þrýstiflokka allt aðflokkur 2500þar sem við á. Hægt er að samræma efnis- og sætisval við þjónustuaðstæður eins og lág-hitanotkun eða hærri-gasþjónustu, með skjölum sem passa við umfang verkefnisins.
• Ending og rofþol:Fyrir meiri-hraða eða agna-viðkvæma þjónustu, valkosti eins oghertar klippingar, hlífðar yfirborðsmeðferðir og fínstilltar flæðisleiðir geta hjálpað til við að takmarka slit. Þetta á sérstaklega við umkúluventlar og tappalokarþar sem staðbundið veðrun getur haft áhrif á þéttingarafköst með tímanum.
• Minnkað viðhald:Vettvangsþjónusta er einfölduð með hagnýtu hönnunarvali eins ogboltaðar líkamar, skiptanleg sæti/klæðning, og valfrjálstlifandi-hlaðinn stilkur. Octal Pipe heldur þessum stillingarupplýsingum á hreinu í valskýringunum svo kaupendur geti staðfest viðhaldsvæntingar áður en þeir panta.
• Samræmi við öryggi og staðla:Lokar eru tilgreindir til að mætaISO 14313öryggiskröfur um leiðsluloka, með-forvarnir gegn leka eins og öflugumstöngulpakkningog þéttingarfyrirkomulag til að styðja við eftirlit með losun á flótta þar sem þess er krafist. Octal Pipe getur samræmt þessar kröfur við ITP verkefnisins og innihaldið viðeigandi sannprófunarfærslur í skjalapakkanum.

Prófun og skoðun
Skoðun er framkvæmd undir verkefninu ITP og inniheldur venjulega:

• Rekjanleiki efnis:Mill Test Reports (MTRs) auk efna- og vélrænna vottorða fyrir hráefni
• Steypa / smíða skoðun:RT / UT fyrir mikilvæga aðila, auk yfirborðsgallaskoðunar þar sem tilgreint er
• Málskoðun:flæðisvæði, hafnarjöfnun, andlitsmál-í-andlitsmál, flansborun/sléttleika og lokaprófanir
• Þrýstiprófun:skelpróf og sætispróf (auk baksætisprófs ef við á) með skráðum niðurstöðum á API 6D prófunarþrýstingi
• Leka sannprófun:sætisleki og líkamsleki í samræmi við tilgreindan lekaflokk (td flokkur I, II, osfrv.)
• Skoðun á húðun / yfirborðsáferð:innri og ytri málningar-/-vörn gegn tæringu í samræmi við umhverfiskröfur
• NDT (þegar tilgreint er):UT / RT / MT / PT skýrslur fyrir steypu / smíðar tengdar ventlamerkinu og sendingarskrám

Dæmi:Fyrir mikilvægan einangrunarlokapakka geta kaupendur óskað eftirframleiðandaNDT skýrslur fyrir líkamann og vitni að þrýstiprófi áverksmiðju, skráðu síðan allan prófpakkann með pökkunarlistanum til að fá skoðun.

• Heill svið, eitt uppspretta umfang:Octal Pipe gefur API-6Dhlið, bolti, ávísun (sveifla/tvískiptur plata), tappa og loft-/tæmilokar, sem nær yfir staðlaða flokka og verkefnastillingar.
• Valstuðningur sem dregur úr áhættu við beiðnir:Octal Pipe hjálpar til við að staðfestagerð, þrýstiflokkur, endatenging, efni yfirbyggingar og sæti/snyrtivalkosturbyggt á miðli, hitastigi og notkunarþörfum-þannig að forskriftir eru læstar fyrir pöntun.
• ITP-tilbúin prófun + rekjanleg skjöl:Afhent með kaupanda-sönnunargögnum eins ogMTR/hita rekjanleiki, skel/sæti þrýstingsprófunarskýrslur, sannprófun á leka, víddarprófanir og NDT skýrslur þegar tilgreint er, passa við ventlamerki og pökkunarlista.
• Sérsnið + sendingarstýring:Styður sérsniðna enda og uppfærslur á snyrtingu, með pökkun/merkingum skipulögð eftir línuhlut til að flýta fyrir móttökuskoðun og draga úr blöndun-.

Til að passa við mismunandi miðla og rekstrarskilyrði er hægt að stilla API 6D leiðsluloka með því að:

• Efnisval líkamansí takt við hitastig og tæringarumhverfi
• Sætaval(mjúkt sæti vs málmsæti) í takt við kröfur um leka og hitastig
• Stöngulþéttingarstillingog pökkunarfyrirkomulag í samræmi við þjónustuskilyrði
• Boraval(full hola vs minnkað hola) þegar tilgreint er í rekstraráætlun leiðslunnar

Ef verkefnið felur í sér kröfur um blandað efni (td kolefnisstál fyrir aðallínu og ryðfrítt fyrir sérstaka tæringarhluta), er merkingum og samsvörun skjala haldið í samræmi til að draga úr móttökuvillum.

Algengar spurningar





01.Hvaða skjöl fylgja þegar keypt er API 6D loki?

Dæmigerð afhending felur í sérMTR/hita rekjanleiki, API 6D þrýstiprófunarskýrslur (skel/sæti), sannprófun á leka, ogpökkunarlista samsvörun. Hægt er að veita NDT og víddarskrár þegar þær eru tilgreindar í ITP.

02.Hvernig vel ég á milli API 6D kúluventils og API 6D hliðarventils fyrir leiðslueinangrun?

AnAPI 6D kúluventiller oft valið fyrir snögga-fjórðungsbeygjueinangrun og tíða notkun (stöðvar, grisjunarlínur), á meðanAPI 6D hliðarventiller almennt notað fyrir fulla-opna/fulla-einangrun aðallínu á lokunarstöðum. Endanlegt val fer eftir notkunartíðni, miðli og þrýstingsflokki.

03.Er hægt að útvega API 6D lokur með mismunandi endatengingum í einu verkefni?

Já. Hægt er að fylgja API 6D lokumflans (ASME B16.5/B16.47), rassuða (BW), falssuðu (SW), eðasnittari (NPT/BSP)endar til að passa við leiðslutengingarstaðalinn og uppsetningaraðferðina.

04.Hvernig dregurðu úr seinkun á móttökuskoðun fyrir pantanir á mörgum-lokum?

Hver loki er merktur og samsvarar einum-við-einni viðpökkunarlistaogskjalapakka, halda þrýstiflokki, stærð, efni og prófunarskýrslum stöðugum-svo að móttökuteymi geti staðfest hluti hraðar og dregið úr hættu á misræmi.
